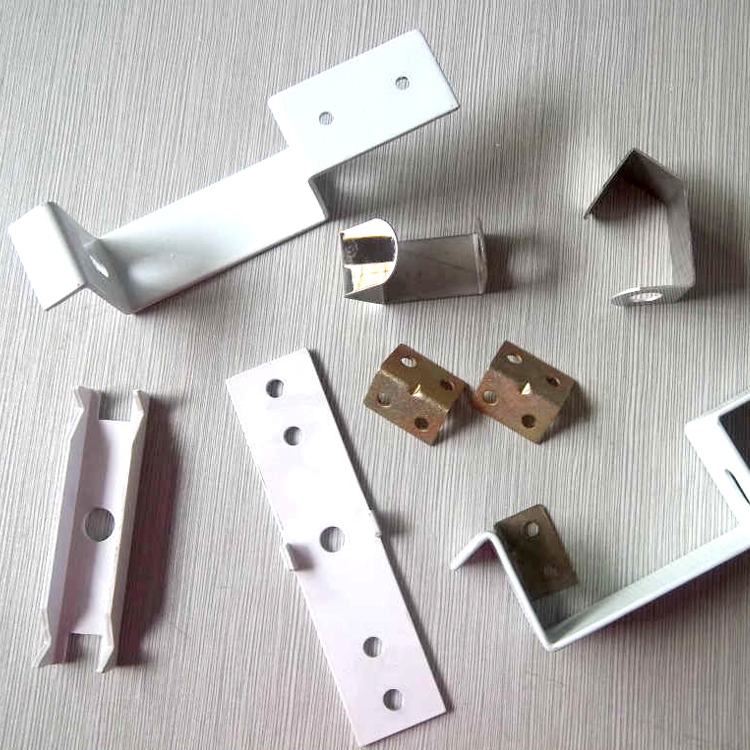

深圳企業定制五金沖壓件時，常擔心一個問題：“表面處理后會影響精度嗎?” 畢竟五金沖壓件經鍍鎳、鍍鋅、噴涂等表面處理后，若出現尺寸偏差、變形，可能導致裝配失敗。作為專業五金沖壓件加工廠家，森美源明確回復：表面處理本身可能對精度產生輕微影響，但通過科學管控，可將偏差控制在允許范圍(±0.01mm 內)，完全不影響使用，今天就拆解關鍵控制方法。

　　首先要明確：五金沖壓件表面處理影響精度的核心原因的是 “鍍層 / 涂層厚度” 與 “溫度變化”。比如鍍鎳處理會形成 5-20μm 的鎳層，若未預留厚度余量，可能導致零件尺寸偏大;噴涂時高溫固化(180-220℃)可能讓薄料五金沖壓件(<1mm)產生熱變形;熱鍍鋅的高溫(450℃)則可能影響高精度折彎件的角度精度。但這些問題并非不可控，關鍵在于提前規劃與工藝優化。

　　針對 “鍍層 / 涂層厚度” 影響，提前預留余量是關鍵。森美源在五金沖壓件設計階段，就會根據表面處理類型預留對應余量：比如鍍鎳、鍍鋅等金屬鍍層，按鍍層厚度的 1.2 倍預留尺寸余量(如計劃鍍 10μm 鎳層，零件尺寸提前縮小 12μm);噴涂處理則預留 20-50μm 余量(根據涂層厚度調整)。同時，采用 “精準控厚” 工藝，用涂層測厚儀實時監測鍍層 / 涂層厚度，確保誤差≤±1μm，避免因厚度超標導致五金沖壓件尺寸超差。深圳某電子廠的微型五金沖壓件，經預留余量 + 精準控厚處理后，鍍鎳后的尺寸偏差僅 ±0.003mm，完全滿足裝配要求。

　　應對 “溫度變形”，優化工藝參數與零件結構。對薄料或復雜結構的五金沖壓件，優先選擇低溫表面處理工藝：比如用低溫噴涂(80-120℃)替代高溫固化，或用化學鍍鎳(常溫)替代熱鍍鋅;若必須采用高溫工藝(如熱鍍鋅)，則在處理后增加 “校形” 工序 —— 用專用工裝夾具固定五金沖壓件，經低溫回火(150-200℃)消除內應力，恢復尺寸精度。此外，在五金沖壓件結構設計上，避免細長、薄壁等易變形結構，增加加強筋，提升零件抗變形能力。之前深圳某汽車配件廠的折彎五金沖壓件，經熱鍍鋅后出現輕微角度偏差，通過校形工序后，角度誤差從 ±0.8° 修正至 ±0.2°，符合要求。

　　不同表面處理工藝對五金沖壓件精度的影響程度不同，需針對性選擇。常規工藝中，電鍍(鍍鎳、鍍鉻)對精度影響最小(偏差≤±0.005mm)，適合高精度五金沖壓件;噴涂影響稍大(偏差≤±0.02mm)，但通過預留余量可控制;熱鍍鋅因高溫影響，偏差可能達 ±0.03mm，需謹慎用于超高精度零件。森美源會根據五金沖壓件的精度要求，推薦適配的表面處理工藝：比如電子設備的微型零件選電鍍，戶外支架選熱鍍鋅，兼顧精度與防護需求。

　　表面處理后的精度檢測也不可或缺。森美源對所有經表面處理的五金沖壓件，都會進行二次全檢：用二次元影像儀檢測關鍵尺寸，用激光角度儀驗證折彎角度，確保精度達標后再交付。若客戶對精度要求極高(如醫療、精密儀器領域)，還可提供 “處理前 + 處理后” 雙份檢測報告，清晰呈現精度變化。

　　其實五金沖壓件表面處理與精度并非 “矛盾體”，選對加工廠家就能兼顧。若你擔心表面處理影響五金沖壓件精度，可聯系森美源，我們會根據零件材質、精度要求與表面處理需求，制定專屬方案，確保零件既滿足防護、美觀需求，又能保持精準尺寸!
